配線修理

今回は

走行中メーターが真っ暗に

点検すると

ヒューズが切れてしまいます

配線がどこかでショートしているようです

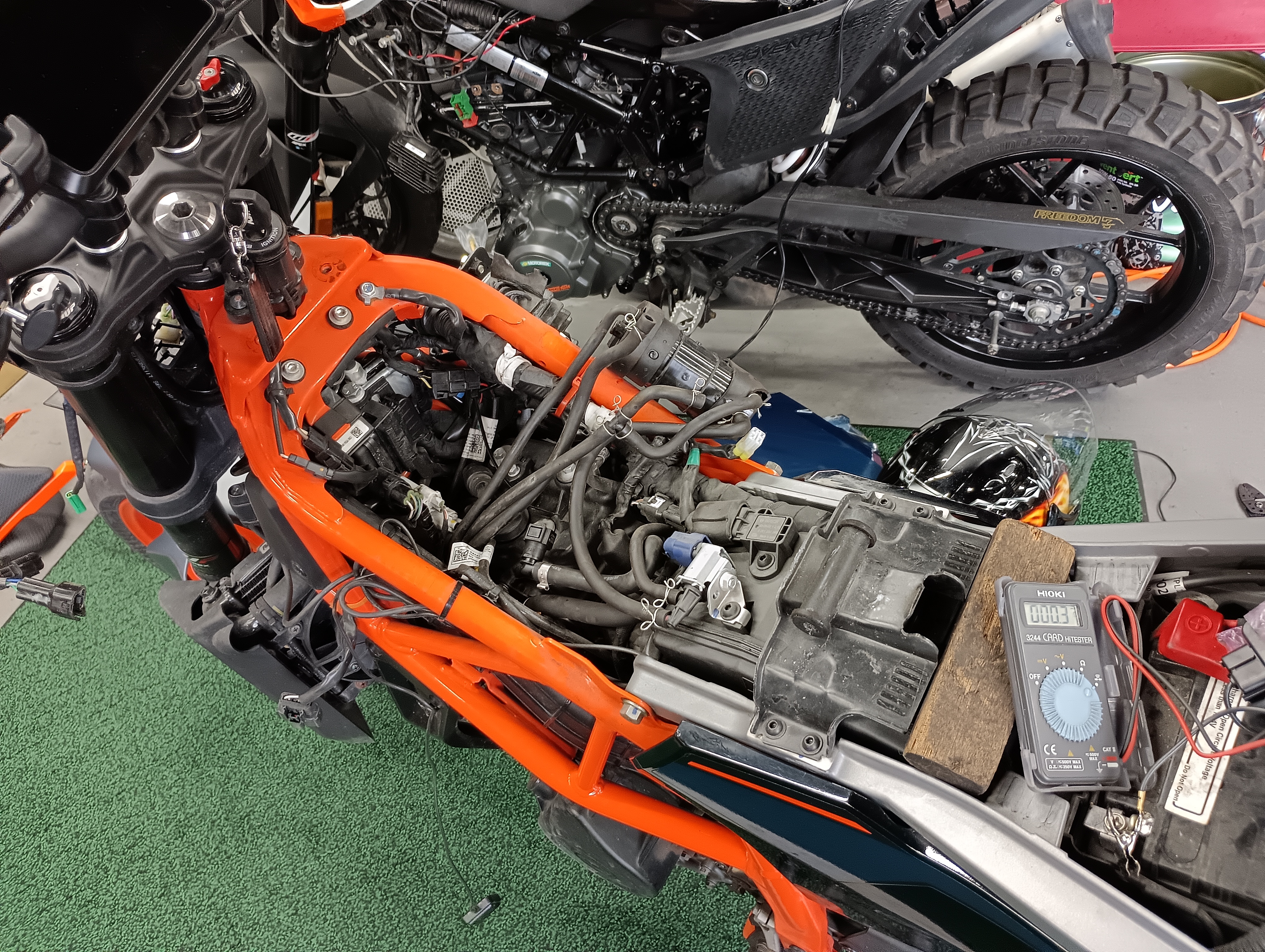

まずは配線が見える状態にします

切れてしまうヒューズに関連する部分の配線を確認していきます

あやしい部分をみつけてよーく探します

発見

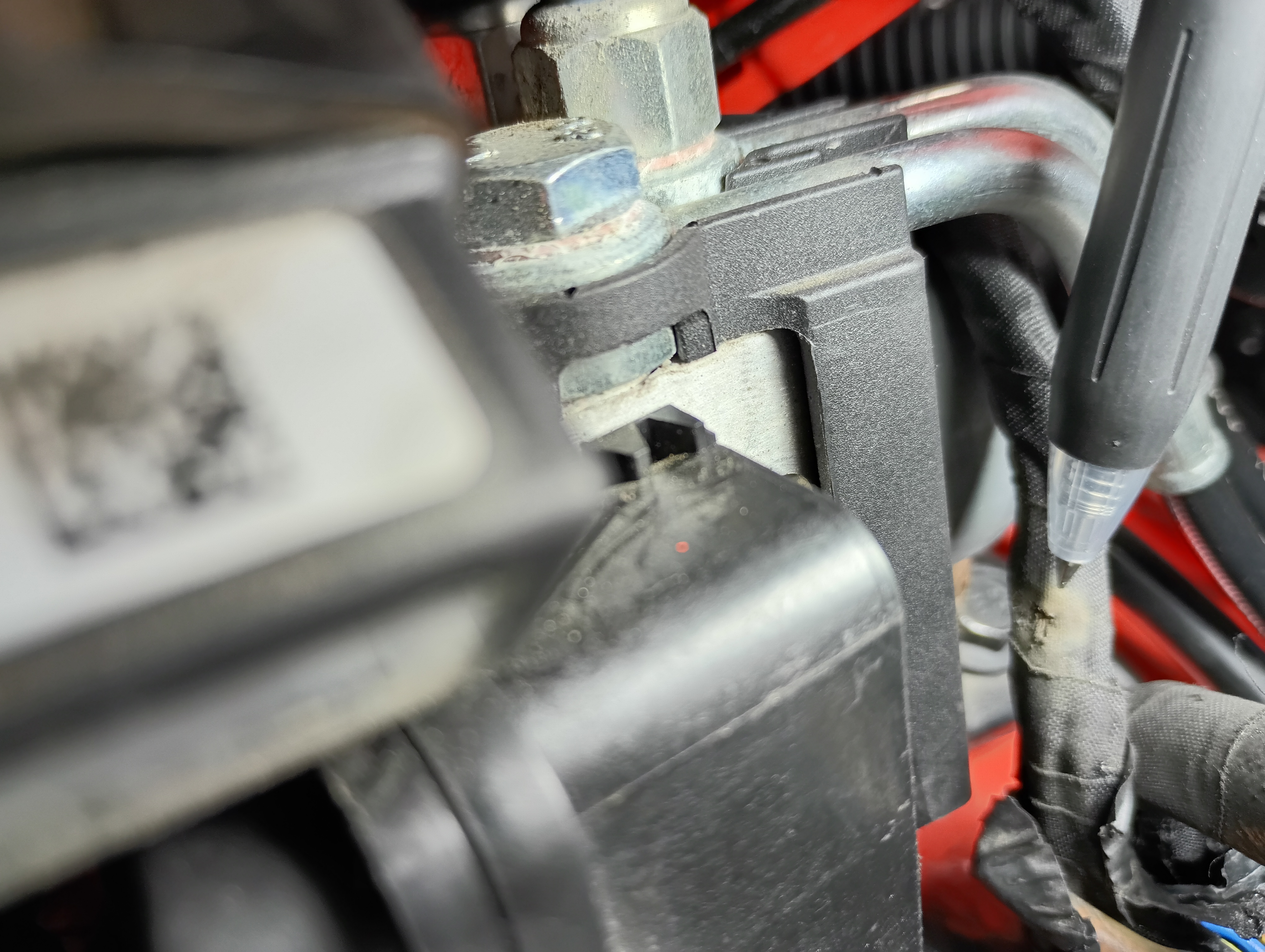

配線テープにこすれたような跡があります

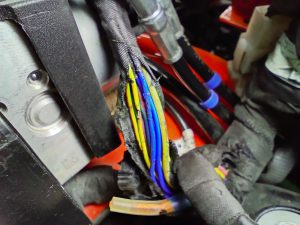

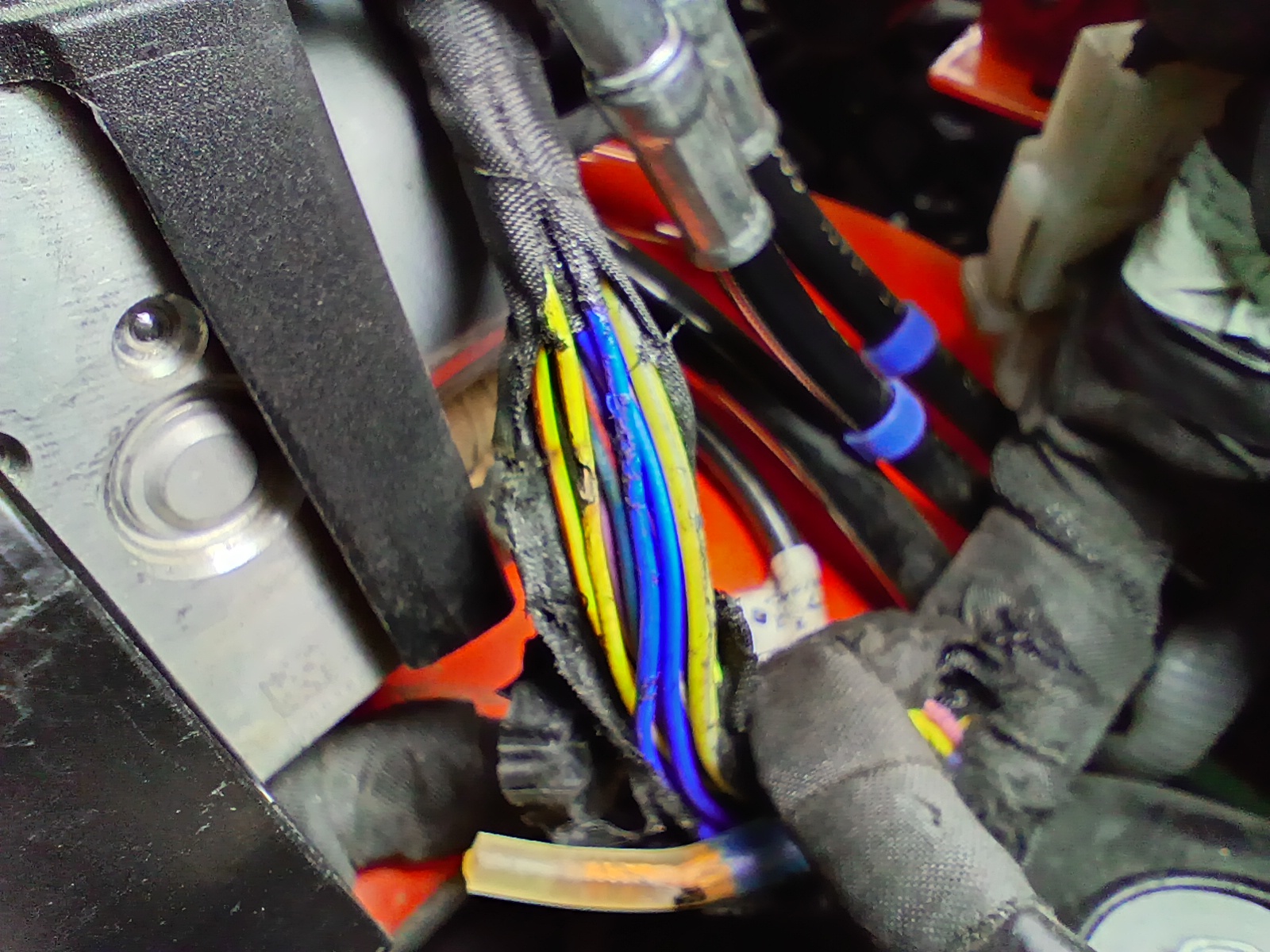

正常な配線を傷つけないように開いて中を確認しましょう

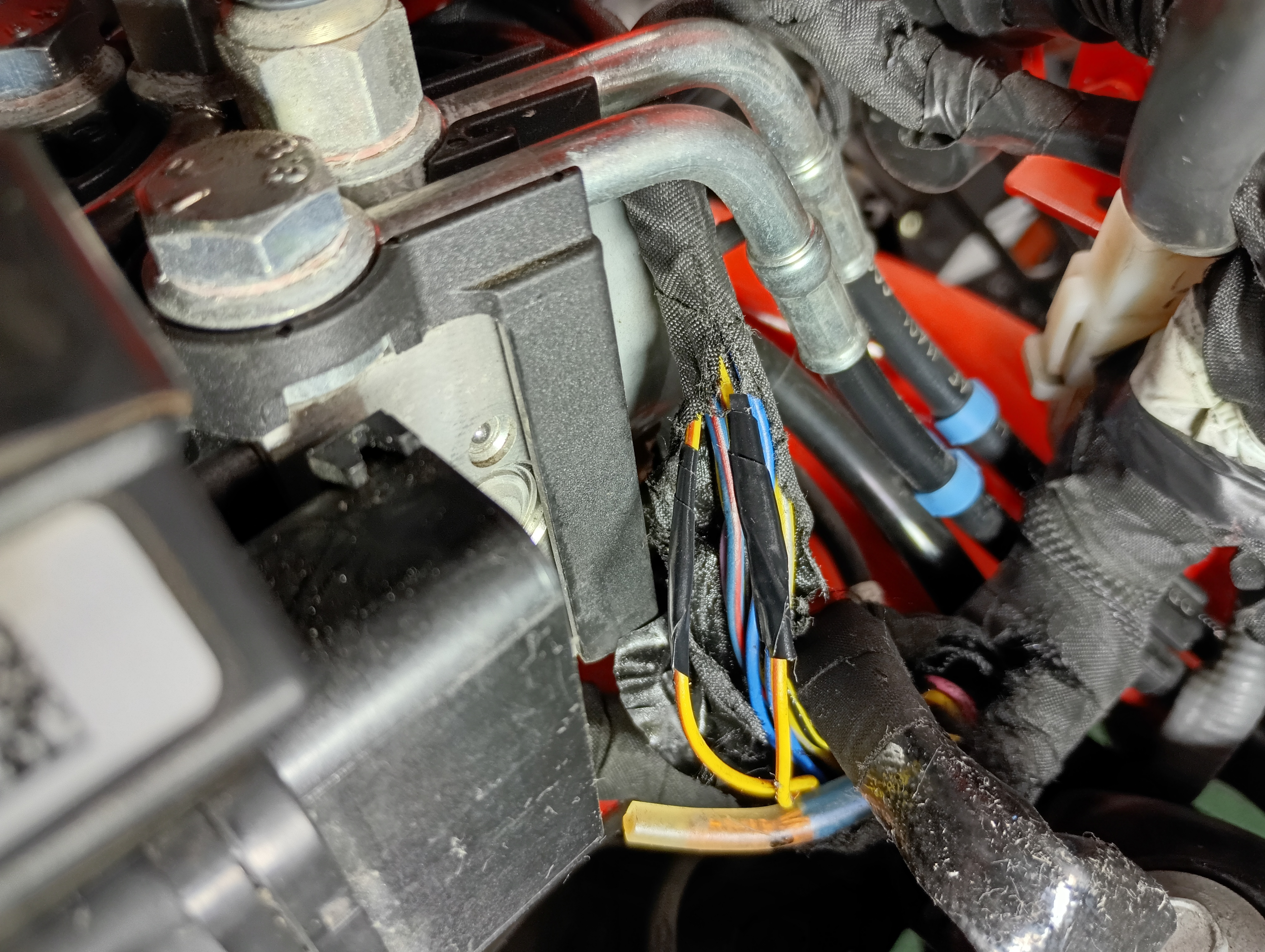

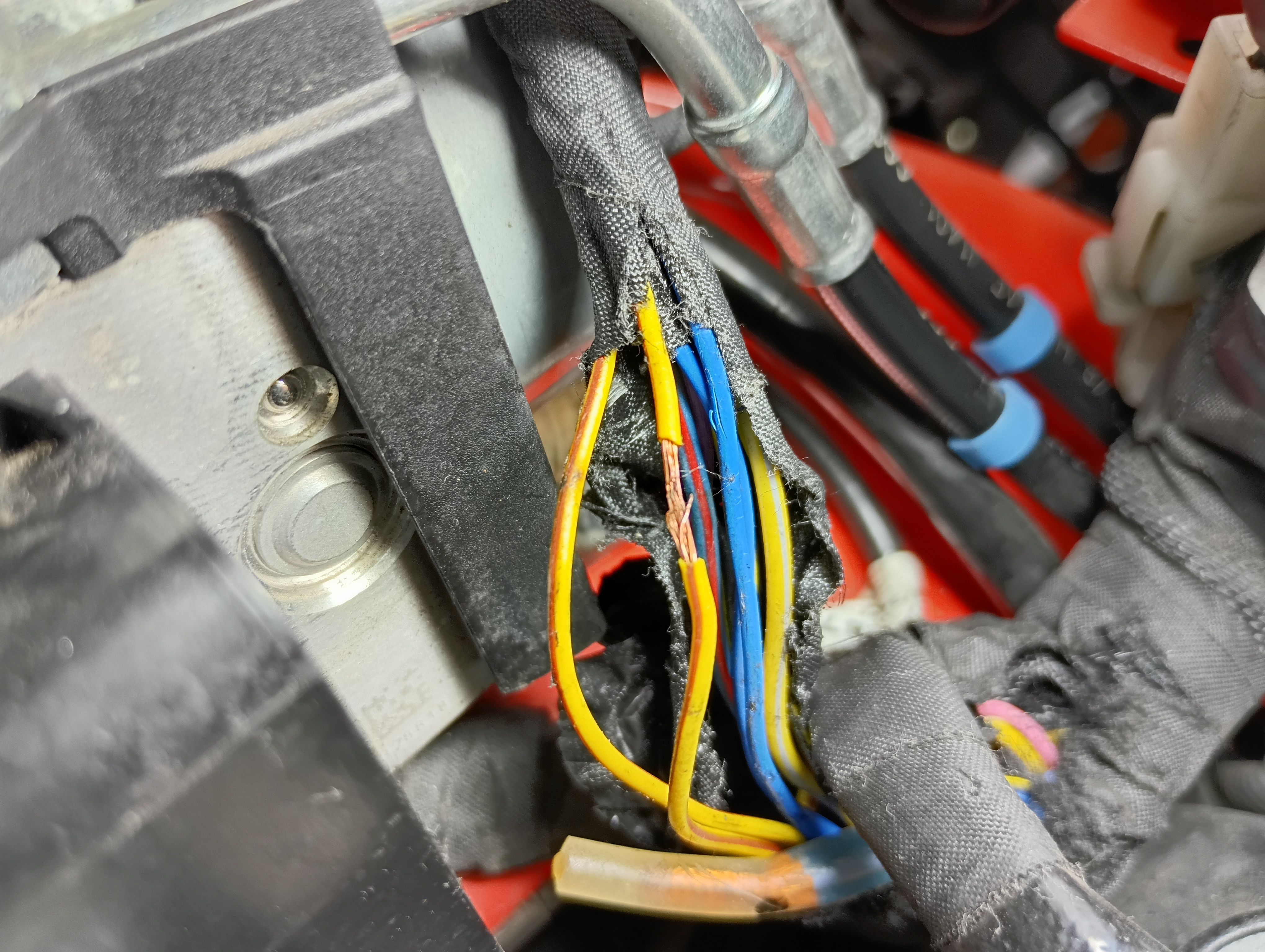

黄色い配線の被覆が切れてます

配線を補修してしっかりカバーします

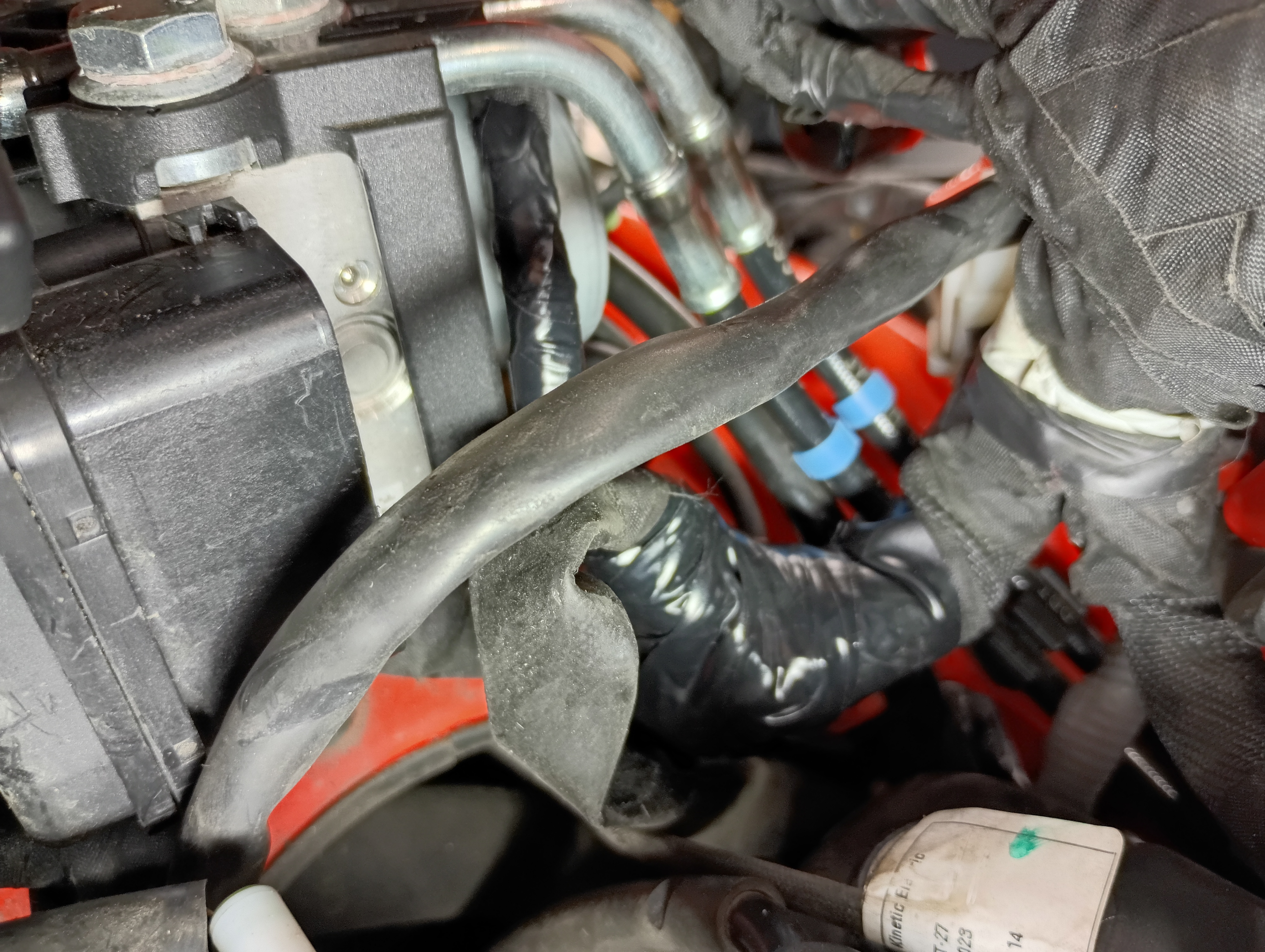

しっかりまとめてもとどうりにもどしました

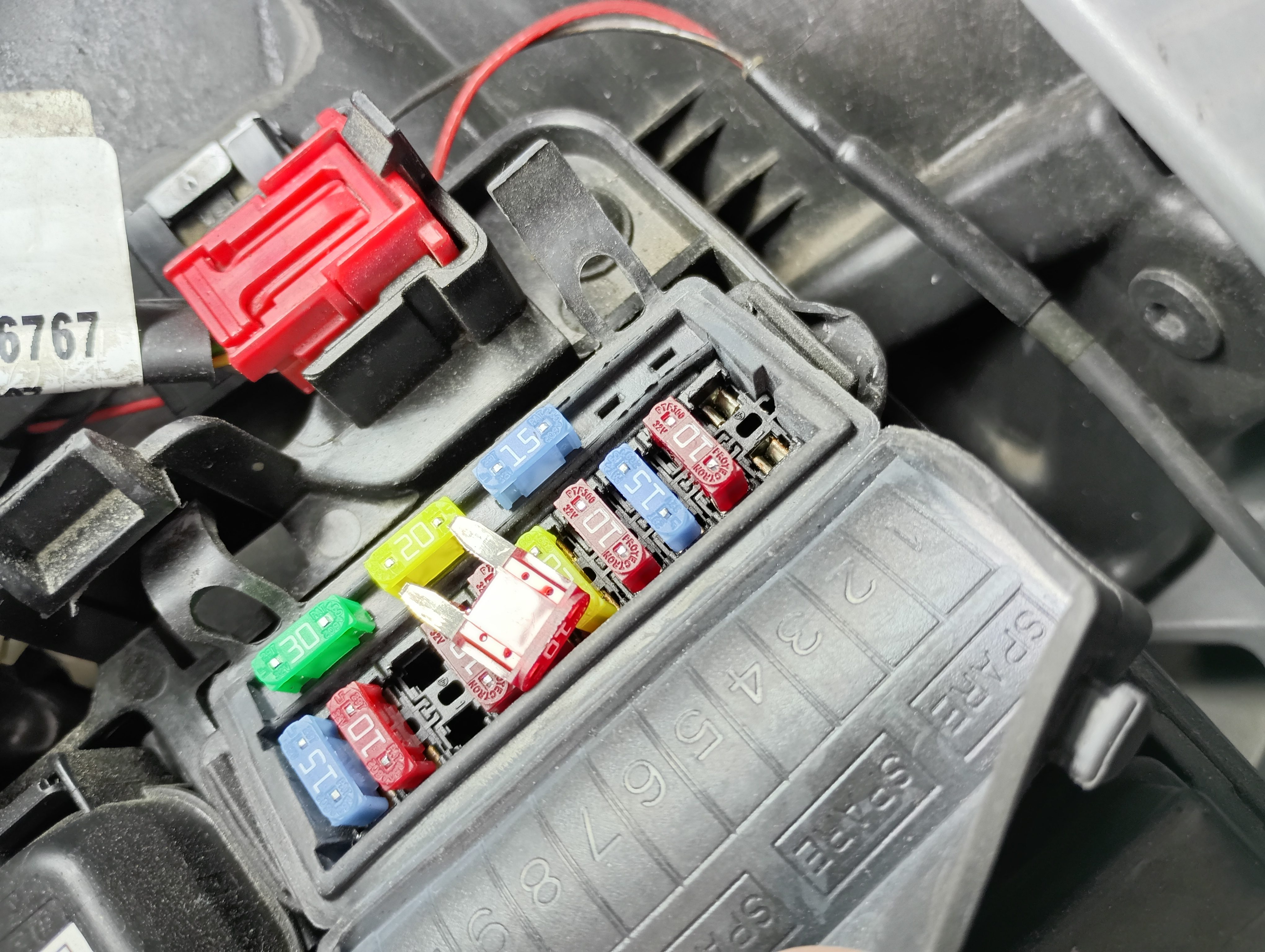

ヒューズをセットして機能を確認

正常にもどりました



もう一件は



エンジン不調ですが入庫時はエンジン正常

現象確認できませんがECUにスロットルNGの履歴がありました

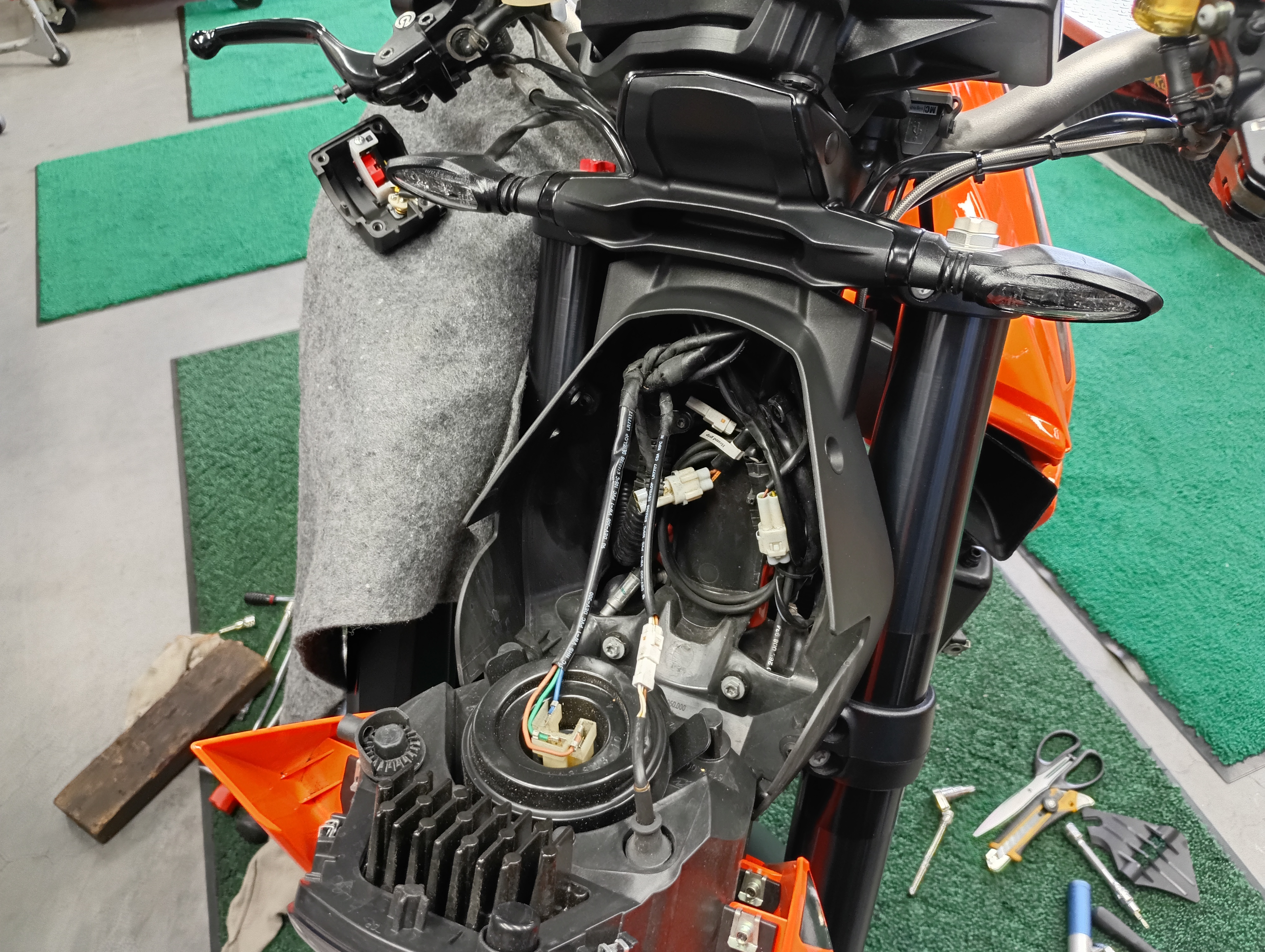

これはまたスロットルの配線があやしいですね

はじから確認していくと

発見しました

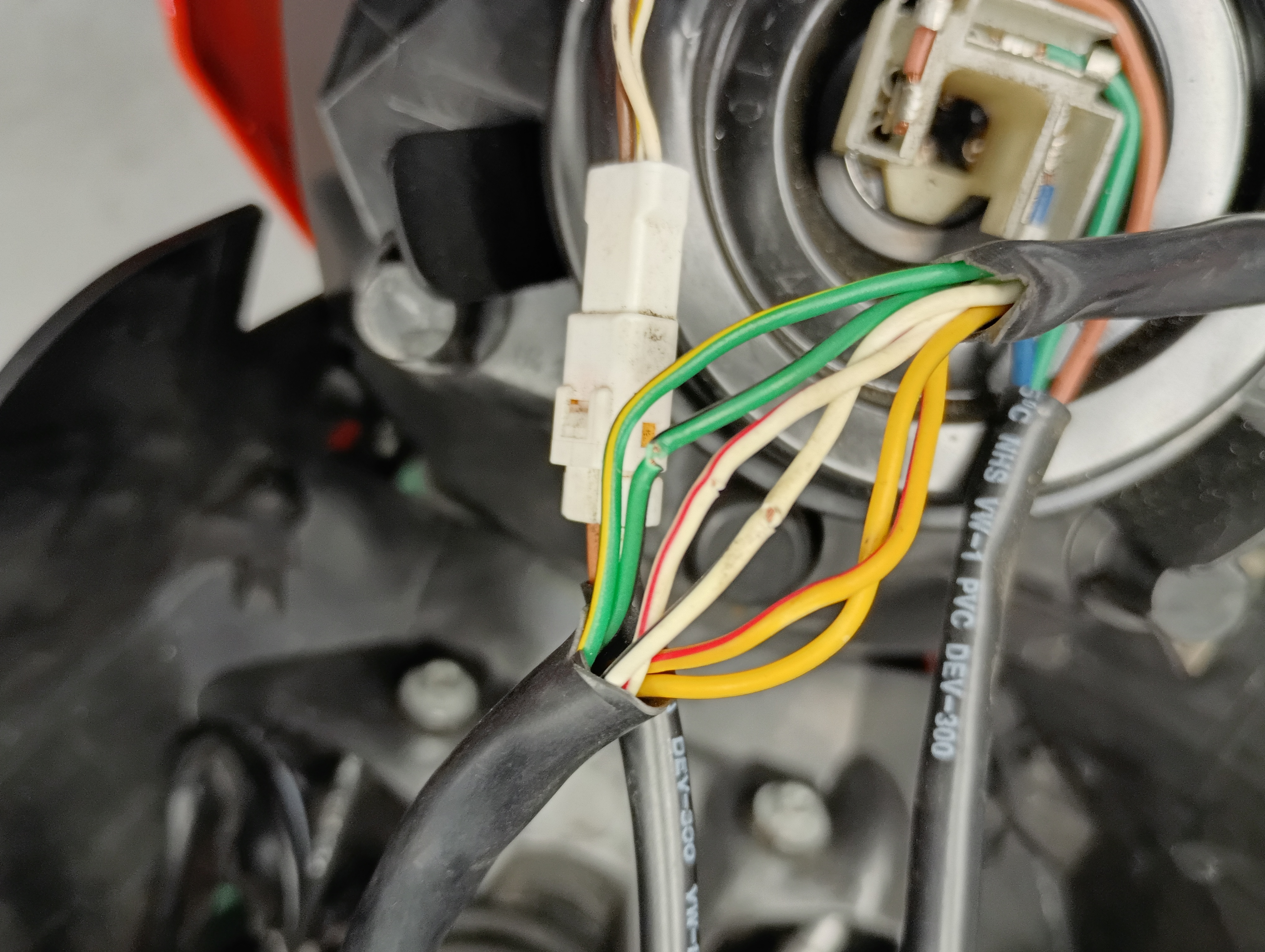

緑色の配線が被覆の中でほつれ（接触不良）てました

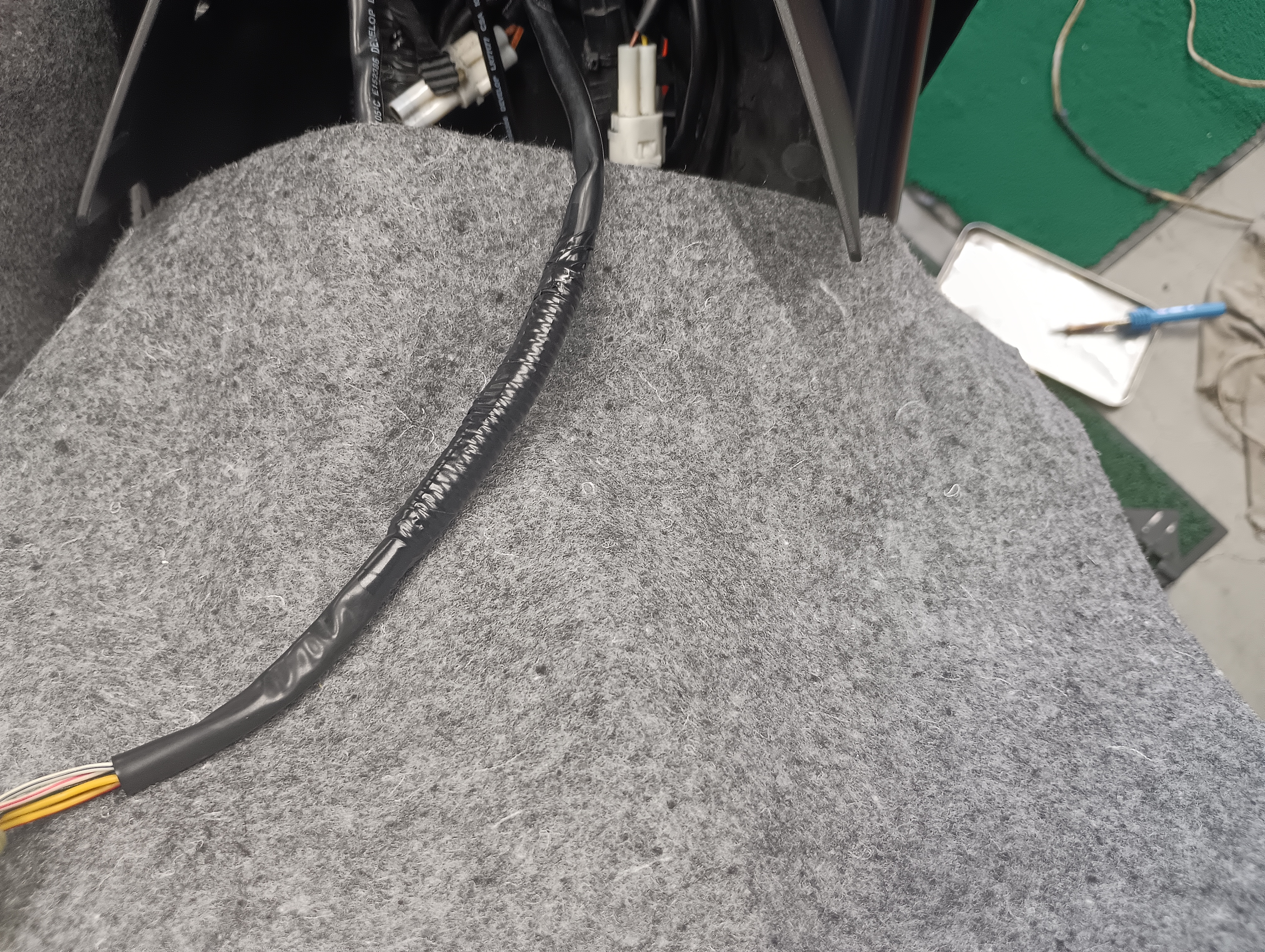

こちらも配線の補修をして被覆をもどしました

走行試運転OKECUの診断も正常OKです



配線の修理は不良個所の発見がとても困難な作業です

でも故障の原因の確認としっかりと修理ができて良かったです

安心して走行してください



by　かみかあ
